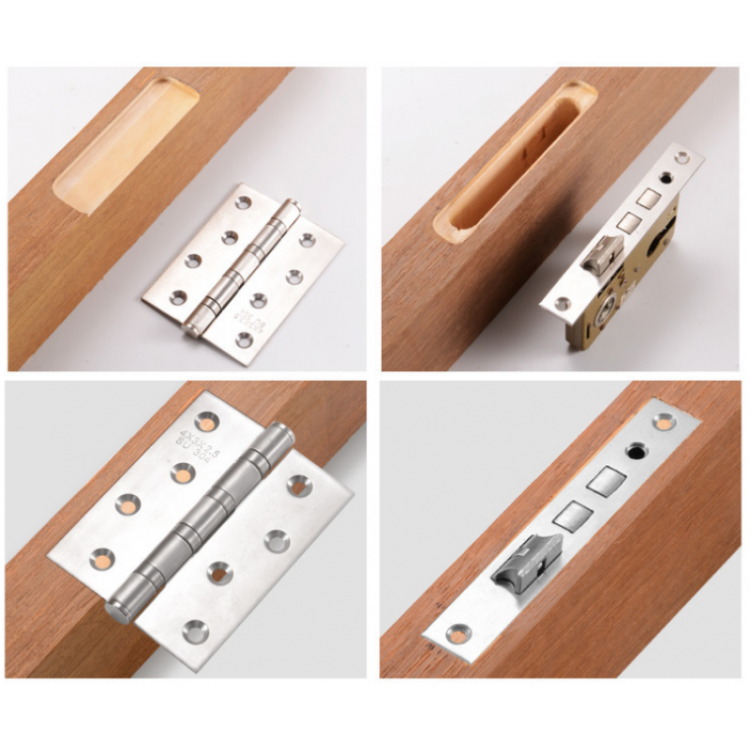

Врезка петель: создание шаблона и правила точной разметки и установки

Врезка петель – операция, от которой напрямую зависит плавность хода двери, отсутствие перекосов и долговечность крепежа. Ошибки на этом этапе приводят к зазорам, скрипу, «провисанию» полотна и повреждению кромки, поэтому важны точная разметка и аккуратная выборка посадочного места.

На практике работа заметно упрощается, если заранее подготовить шаблон для врезки петель и действовать по понятному алгоритму: от выбора петель и определения их положения до контроля глубины выборки и проверки прилегания. Ниже приведены основные правила и порядок действий, позволяющие повторяемо получать одинаковый результат.

Создание шаблона и использование

Шаблон позволяет быстро переносить одинаковые размеры на несколько дверей и повторять разметку без постоянных измерений. Его делают из плотного картона, фанеры или тонкого пластика: материал должен держать форму и не «играть» под нажимом инструмента.

Оптимально предусмотреть в шаблоне фиксирующие упоры по торцу и по кромке, чтобы он каждый раз становился в одно и то же положение. Если планируется работа фрезером, в шаблоне делают окно под карту петли с учетом копировальной втулки или направляющей.

шаблон для врезки петель должен учитывать реальный размер карты, радиус скруглений (если он есть), а также положение под саморезы. Дополнительно можно нанести метки центра, чтобы быстро совмещать шаблон с осевой линией.

Алгоритм работы по шаблону

1. Зафиксируйте полотно на устойчивой поверхности, исключив вибрации и смещение.
2. Установите шаблон по упорам и проверьте, что он плотно прилегает и не перекошен.
3. Перенесите контур и точки крепежа на дерево, затем снимите шаблон.
4. Сделайте легкий подрез контура ножом или аккуратный «обход» стамеской по границе.
5. Выберите материал на заданную глубину: стамеской слоями или фрезером за несколько проходов.
6. Примерьте петлю: карта должна ложиться без зазоров и не выступать над поверхностью.
7. Просверлите направляющие отверстия под саморезы, чтобы исключить раскалывание и срыв резьбы.
8. Закрепите петлю, затем повторите операции для второй (и третьей) петли.

Правила глубины и чистоты выборки

• Глубина: выбирайте ровно под толщину карты петли, добиваясь заподлицо без «ступеньки».
• Плоскость: дно посадочного места должно быть ровным, иначе петля будет перекошена.
• Кромка: рез по контуру выполняйте первым – это снижает вероятность сколов на границе.
• Контроль: чаще прикладывайте петлю на примерку, снимая материал постепенно.

Крепеж и финальная проверка

Саморезы подбирайте по длине и диаметру так, чтобы они надежно держали петлю, но не выходили на лицевую сторону. Направляющие отверстия делайте тоньше диаметра самореза, а при твердой древесине допускается легкое зенкование под шляпку.

После установки петель на полотно и коробку выполните контроль: дверь должна открываться без рывков, не «закусывать» в начале и в конце хода, а зазоры по периметру должны быть равномерными. Если обнаружен перекос, сначала проверьте совпадение осей петель и глубину выборки, и только затем ослабляйте крепеж и корректируйте посадочные места.

Подбор фрезы, копировальной втулки и глубины реза под конкретную петлю

Правильный подбор связки «фреза + копировальная втулка + шаблон» обеспечивает точное совпадение посадочного места с геометрией петли и предсказуемый результат при повторяемой врезке. Ошибка в диаметрах или глубине реза приводит к люфту, перекосу карты петли, выступанию над плоскостью или ослаблению кромки.

Работай от фактических размеров конкретной петли и реальных измерений инструмента (диаметры фрез и втулок у разных производителей могут отличаться). Перед серийной работой обязательно сделай пробную врезку на обрезке того же материала и толщины, что и изделие.

Алгоритм подбора

1. Сними размеры петли. Измерь длину и ширину карты, радиус скругления углов (или диаметр, если углы круглые), а также толщину карты (это будущая глубина посадки).
2. Выбери фрезу по геометрии углов. Диаметр фрезы задаёт минимальный внутренний радиус врезки:
   • Если у петли скруглённые углы – подбирай фрезу так, чтобы её радиус (D/2) был не больше радиуса угла петли.
   • Если у петли прямые углы – делай врезку фрезой с небольшим радиусом, а углы доводи стамеской, либо используй петли со скруглением.
3. Подбери копировальную втулку под фрезу и шаблон. Ключевой параметр – «припуск на смещение», который определяется разницей диаметров втулки и фрезы:
   • Смещение (на сторону) = (D_втулки ? D_фрезы) / 2
   • Если шаблон задаёт внутренний проём (фреза работает внутри окна), то размер окна должен быть больше размера петли на 2?смещение по длине и по ширине.
   • Если шаблон задаёт внешний контур (фрезер идёт снаружи шаблона), правило будет обратным – контур должен учитывать смещение так, чтобы итоговая выборка совпала с петлёй.
4. Настрой глубину реза по толщине карты. Базовое значение – толщина карты петли:
   • Для «в ноль» – глубина равна толщине карты.
   • Если нужно лёгкое утапливание (например, под последующую отделку) – добавь минимальную корректировку и проверь пробником.
   • Если карта выступает после пробной врезки – увеличь глубину; если проваливается – уменьши.
5. Разбей выборку на проходы. Не снимай всю глубину за один раз:
   • Сделай 2–3 прохода, последний – чистовой с минимальным съёмом для аккуратной кромки.
   • При работе по шпону/ламината сначала выполни лёгкий «обводящий» проход по контуру, затем выбирай середину.
6. Проверь посадку на образце и зафиксируй настройки. После успешной пробной врезки зафиксируй параметры для повторяемости: выбранные D фрезы, D втулки, глубину и схему проходов.

Итог: точная врезка под конкретную петлю строится от размеров самой петли и реальной пары «фреза–втулка», а шаблон рассчитывается с учётом смещения (разницы диаметров). Глубина реза задаётся толщиной карты и подтверждается пробной врезкой на образце.

Практическое правило: сначала подгони геометрию (фреза и втулка), затем добейся идеальной посадки по глубине, и только после этого повторяй операцию на изделии, сохраняя одинаковые настройки и последовательность проходов.
